X-TREME-SQ-RA
High performance, right angle gearboxes

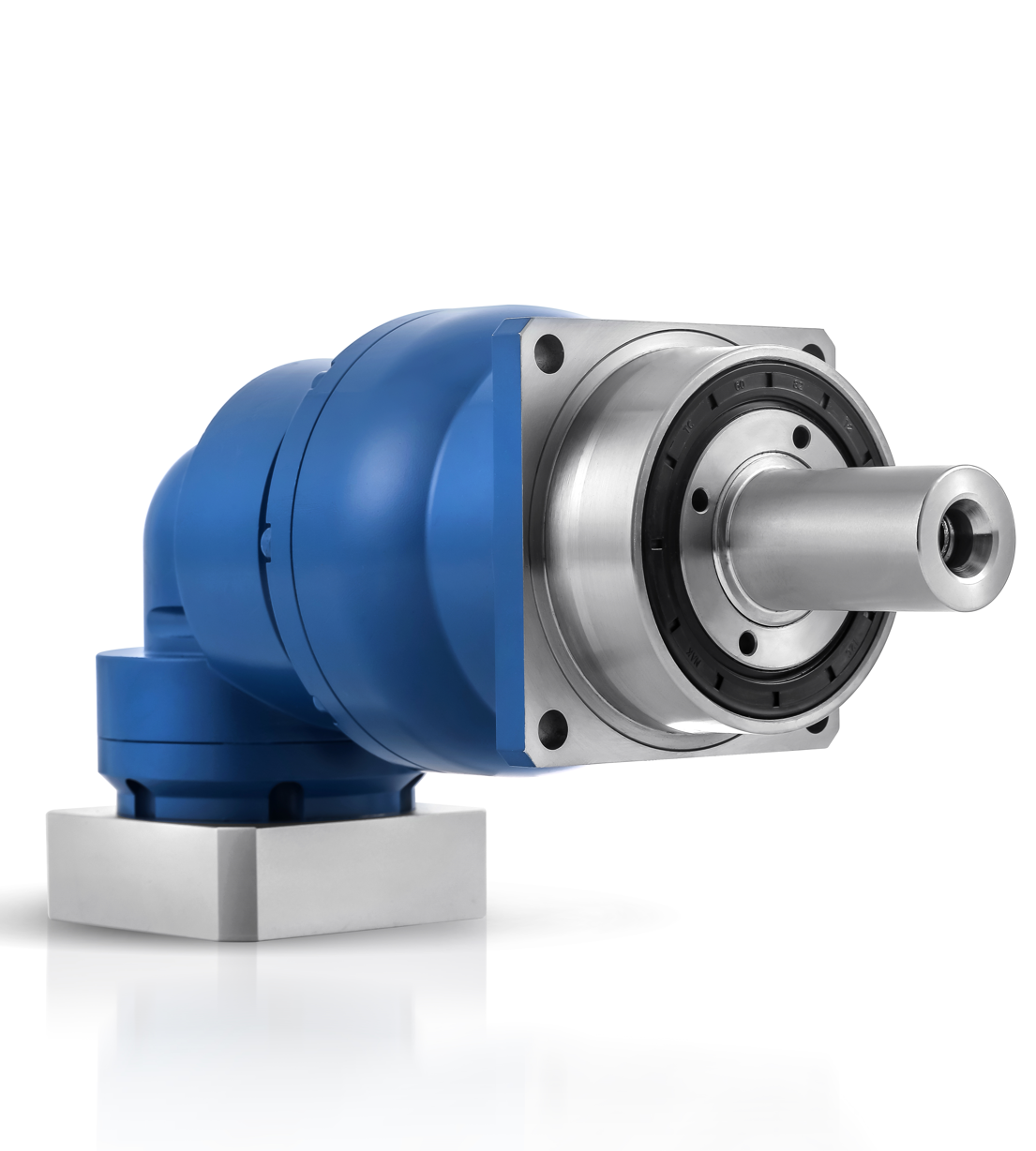

X-Treme RA is a right-angle, low-backlash planetary gearbox. It was designed for quiet, dynamic applications with important efforts on the shaft, like heavy-duty racks and pinions, or belts.
- Acceleration
- Fast reversals
- Radial load
- Max axial load
- Stiffness
- Precision
- -
- Price range
- Motor connection
- Servo-motor flange, coupling and bushing
- Number of sizes in the line
- 5
X-Treme RA is a right-angle, helical, low-backlash planetary gearbox. The planet carrier is a cage, to provide stiffness and acceleration capacity. It is monobloc with the output shaft.
The shaft is strongly supported by tapered-roller bearings, to provide very high axial and radial loads acceptance.
The planetary ring is monobloc (belongs to the housing), to reinforce stiffness.
This construction improves acceleration capacity and acceptance of frequent reversals.
We recommend this line for applications using application factor Ka<1.6.
The right-angle transmission is handled by carburized and quenched, spiral-bevel gears made of premium steel, to offer long-lasting precision and acceptance of high fluctuations of torque or fast reversals.​
The motor shaft connection is a balanced coupling, so the efforts on your motor bearings are minimal.
Installation is fast and easy thanks to a 1-screw lock to your motor shaft.
The input flange features weight reduction.
The gearbox will be delivered with the adapting flange corresponding to your motor.
Ratios over 100:1 are possible, do not hesitate to contact us
Size :060 - Stage(s) : 1
TECHNICAL DATA
| Ratio | 3 | 4 | 5 | 5.5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|
| Nominal torque (Nm) | 29 | 42 | 33 | 44 | 27 | 30 | 18 | 16 | 18 |
| Peak torque Tmax (Nm) | 64 | 77 | 55 | 73 | 38 | 54 | 37 | 36 | 50 |
| Emergency stop torque (Nm) | 1,5 x Tmax | ||||||||
| Max angular backlash (arc-min) | Standard : ≤8 Option : ≤6 | ||||||||
| Nominal input speed (rpm) | 4000 | ||||||||
| Max input speed (rpm) | 7500 | ||||||||
| Max radial load (N) | 2800 | ||||||||
| Max axial load (N) | 2400 | ||||||||
| Efficiency (%) | ≥94 | ||||||||
| Torsional stiffness (Nm/min) | 4 | ||||||||
| Lifespan (h) | 20000 | ||||||||
| Min / max ambiant temperature (°C) | -15 / +45 | ||||||||
| Max temperature of the body (°C) | 90 | ||||||||
| Protection class | IP 65 | ||||||||
| Noise level (dB) | ≤70 | ||||||||
| Lubrication | Lifetime lubrication (grease) | ||||||||
| Coating color | Capri blue (RAL 5019) | ||||||||
| Input flange | Anodized aluminum | ||||||||
| Weight | - | ||||||||
Inertia
| Ratio | 3 | 4 | 5 | 5.5 | 6 | 7 | 8 | 9 | 10 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Diameter | 24 | - | ||||||||
| 28 | - | |||||||||
| 35 | - | |||||||||
| 38 | - | |||||||||
| 42 | - | |||||||||
Size :060 - Stage(s) : 2
TECHNICAL DATA
| Ratio | 12R | 12P | 15R | 15P | 16R | 16P | 20R | 20P | 21R | 21P | 22R | 22P | 25R | 25P | 27,5R | 27,5P | 28R | 28P | 30R | 30P | 35R | 35P | 38,5R | 38,5P | 40R | 40P | 42R | 42P | 49R | 49P | 50R | 50P | 55R | 55P | 60R | 60P | 70R | 70P | 80R | 80P | 90R | 90P | 100R | 100P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal torque (Nm) | - | 29 | - | 29 | - | 42 | - | 42 | - | 29 | - | 44 | - | 33 | - | 44 | - | 42 | - | 27 | - | 33 | - | 44 | - | 39 | - | 27 | - | 30 | - | 33 | - | 44 | - | 27 | - | 30 | - | 18 | - | 16 | - | 18 |
| Peak torque Tmax (Nm) | - | 64 | - | 64 | - | 77 | - | 77 | - | 64 | - | 73 | - | 55 | - | 73 | - | 77 | - | 38 | - | 55 | - | 73 | - | 77 | - | 38 | - | 54 | - | 55 | - | 73 | - | 38 | - | 54 | - | 37 | - | 36 | - | 50 |
| Emergency stop torque (Nm) | 1,5 x Tmax | |||||||||||||||||||||||||||||||||||||||||||
| Max angular backlash (arc-min) | - | |||||||||||||||||||||||||||||||||||||||||||
| Nominal input speed (rpm) | - | 4000 | - | 4000 | - | 4000 | - | 4000 | - | 4000 | - | 4000 | - | 4000 | - | 4000 | - | 4000 | - | 4000 | - | 4000 | - | 4000 | - | 4000 | - | 4000 | - | 4000 | - | 4000 | - | 4000 | - | 4000 | - | 4000 | - | 4000 | - | 4000 | - | 4000 |
| Max input speed (rpm) | - | 7500 | - | 7500 | - | 7500 | - | 7500 | - | 7500 | - | 7500 | - | 7500 | - | 7500 | - | 7500 | - | 7500 | - | 7500 | - | 7500 | - | 7500 | - | 7500 | - | 7500 | - | 7500 | - | 7500 | - | 7500 | - | 7500 | - | 7500 | - | 7500 | - | 7500 |
| Max radial load (N) | 2800 | |||||||||||||||||||||||||||||||||||||||||||
| Max axial load (N) | 2400 | |||||||||||||||||||||||||||||||||||||||||||
| Efficiency (%) | ≥92 | |||||||||||||||||||||||||||||||||||||||||||
| Torsional stiffness (Nm/min) | 4 | |||||||||||||||||||||||||||||||||||||||||||
| Lifespan (h) | 20000 | |||||||||||||||||||||||||||||||||||||||||||
| Min / max ambiant temperature (°C) | -15 / +45 | |||||||||||||||||||||||||||||||||||||||||||
| Max temperature of the body (°C) | 90 | |||||||||||||||||||||||||||||||||||||||||||
| Protection class | IP 65 | |||||||||||||||||||||||||||||||||||||||||||
| Noise level (dB) | ≤70 | |||||||||||||||||||||||||||||||||||||||||||
| Lubrication | Lifetime lubrication (grease) | |||||||||||||||||||||||||||||||||||||||||||
| Coating color | Capri blue (RAL 5019) | |||||||||||||||||||||||||||||||||||||||||||
| Input flange | Anodized aluminum | |||||||||||||||||||||||||||||||||||||||||||
| Weight | - | |||||||||||||||||||||||||||||||||||||||||||
Inertia
| Ratio | 12R | 12P | 15R | 15P | 16R | 16P | 20R | 20P | 21R | 21P | 22R | 22P | 25R | 25P | 27,5R | 27,5P | 28R | 28P | 30R | 30P | 35R | 35P | 38,5R | 38,5P | 40R | 40P | 42R | 42P | 49R | 49P | 50R | 50P | 55R | 55P | 60R | 60P | 70R | 70P | 80R | 80P | 90R | 90P | 100R | 100P | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diameter | 22 | - | |||||||||||||||||||||||||||||||||||||||||||
| 24 | - | ||||||||||||||||||||||||||||||||||||||||||||
| 28 | - | ||||||||||||||||||||||||||||||||||||||||||||
| 35 | - | ||||||||||||||||||||||||||||||||||||||||||||
| 38 | - | ||||||||||||||||||||||||||||||||||||||||||||
| 42 | - | ||||||||||||||||||||||||||||||||||||||||||||
Size :075 - Stage(s) : 1
TECHNICAL DATA
| Ratio | 3 | 4 | 5 | 5.5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|
| Nominal torque (Nm) | 102 | 154 | 120 | 164 | 81 | 108 | 55 | 47 | 66 |
| Peak torque Tmax (Nm) | 200 | 190 | 170 | 235 | 114 | 161 | 111 | 104 | 157 |
| Emergency stop torque (Nm) | 1,5 x Tmax | ||||||||
| Max angular backlash (arc-min) | Standard : ≤8；Option : ≤5 | ||||||||
| Nominal input speed (rpm) | 3100 | ||||||||
| Max input speed (rpm) | 6000 | ||||||||
| Max radial load (N) | 4150 | ||||||||
| Max axial load (N) | 3350 | ||||||||
| Efficiency (%) | ≥94 | ||||||||
| Torsional stiffness (Nm/min) | 13 | ||||||||
| Lifespan (h) | 20000 | ||||||||
| Min / max ambiant temperature (°C) | -15 / +45 | ||||||||
| Max temperature of the body (°C) | 90 | ||||||||
| Protection class | IP 65 | ||||||||
| Noise level (dB) | ≤70 | ||||||||
| Lubrication | Lifetime lubrication (grease) | ||||||||
| Coating color | Capri blue (RAL 5019) | ||||||||
| Input flange | Anodized aluminum | ||||||||
| Weight | - | ||||||||
Inertia
| Ratio | 3 | 4 | 5 | 5.5 | 6 | 7 | 8 | 9 | 10 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Diameter | 24 | - | ||||||||
| 28 | - | |||||||||
| 35 | - | |||||||||
| 38 | - | |||||||||
| 42 | - | |||||||||
Size :075 - Stage(s) : 2
TECHNICAL DATA
| Ratio | 12R | 12P | 15R | 15P | 16R | 16P | 20R | 20P | 21R | 21P | 22R | 22P | 25R | 25P | 27,5R | 27,5P | 28R | 28P | 30R | 30P | 35R | 35P | 38,5R | 38,5P | 40R | 40P | 42R | 42P | 49R | 49P | 50R | 50P | 55R | 55P | 60R | 60P | 70R | 70P | 80R | 80P | 90R | 90P | 100R | 100P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal torque (Nm) | 65 | 102 | 68 | 102 | 86 | 154 | 90 | 154 | 51 | 102 | 118 | 164 | 113 | 120 | 124 | 164 | 68 | 154 | 81 | 85 | 120 | 94 | 164 | 40 | 113 | 81 | 108 | 49 | 120 | 54 | 164 | 59 | 81 | 69 | 108 | 55 | 47 | 66 | ||||||
| Peak torque Tmax (Nm) | 92 | 200 | 86 | 200 | 122 | 190 | 115 | 190 | 85 | 200 | 168 | 235 | 144 | 170 | 158 | 235 | 113 | 190 | 114 | 141 | 170 | 155 | 235 | 109 | 190 | 114 | 161 | 136 | 170 | 150 | 235 | 114 | 161 | 111 | 104 | 157 | ||||||||
| Emergency stop torque (Nm) | 1,5 x Tmax | |||||||||||||||||||||||||||||||||||||||||||
| Max angular backlash (arc-min) | Standard : ≤8；Option : ≤6 | |||||||||||||||||||||||||||||||||||||||||||
| Nominal input speed (rpm) | 3100 | |||||||||||||||||||||||||||||||||||||||||||
| Max input speed (rpm) | 6000 | |||||||||||||||||||||||||||||||||||||||||||
| Max radial load (N) | 4150 | |||||||||||||||||||||||||||||||||||||||||||
| Max axial load (N) | 3350 | |||||||||||||||||||||||||||||||||||||||||||
| Efficiency (%) | ≥92 | |||||||||||||||||||||||||||||||||||||||||||
| Torsional stiffness (Nm/min) | 13 | |||||||||||||||||||||||||||||||||||||||||||
| Lifespan (h) | 20000 | |||||||||||||||||||||||||||||||||||||||||||
| Min / max ambiant temperature (°C) | -15 / +45 | |||||||||||||||||||||||||||||||||||||||||||
| Max temperature of the body (°C) | 90 | |||||||||||||||||||||||||||||||||||||||||||
| Protection class | IP 65 | |||||||||||||||||||||||||||||||||||||||||||
| Noise level (dB) | ≤70 | |||||||||||||||||||||||||||||||||||||||||||
| Lubrication | Lifetime lubrication (grease) | |||||||||||||||||||||||||||||||||||||||||||
| Coating color | Capri blue (RAL 5019) | |||||||||||||||||||||||||||||||||||||||||||
| Input flange | Anodized aluminum | |||||||||||||||||||||||||||||||||||||||||||
| Weight | - | |||||||||||||||||||||||||||||||||||||||||||
Inertia
| Ratio | 12R | 12P | 15R | 15P | 16R | 16P | 20R | 20P | 21R | 21P | 22R | 22P | 25R | 25P | 27,5R | 27,5P | 28R | 28P | 30R | 30P | 35R | 35P | 38,5R | 38,5P | 40R | 40P | 42R | 42P | 49R | 49P | 50R | 50P | 55R | 55P | 60R | 60P | 70R | 70P | 80R | 80P | 90R | 90P | 100R | 100P | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diameter | 22 | - | |||||||||||||||||||||||||||||||||||||||||||
| 24 | - | ||||||||||||||||||||||||||||||||||||||||||||
| 28 | - | ||||||||||||||||||||||||||||||||||||||||||||
| 35 | - | ||||||||||||||||||||||||||||||||||||||||||||
| 38 | - | ||||||||||||||||||||||||||||||||||||||||||||
| 42 | - | ||||||||||||||||||||||||||||||||||||||||||||
Size :100 - Stage(s) : 1
TECHNICAL DATA
| Ratio | 3 | 4 | 5 | 5.5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|
| Nominal torque (Nm) | 231 | 244 | 190 | 260 | 179 | 203 | 164 | 137 | 147 |
| Peak torque Tmax (Nm) | 378 | 488 | 380 | 500 | 327 | 379 | 322 | 305 | 353 |
| Emergency stop torque (Nm) | 1,5 x Tmax | ||||||||
| Max angular backlash (arc-min) | Standard : ≤8；Option : ≤5 | ||||||||
| Nominal input speed (rpm) | 2800 | ||||||||
| Max input speed (rpm) | 5500 | ||||||||
| Max radial load (N) | 6600 | ||||||||
| Max axial load (N) | 5650 | ||||||||
| Efficiency (%) | ≥94 | ||||||||
| Torsional stiffness (Nm/min) | 34 | ||||||||
| Lifespan (h) | 20000 | ||||||||
| Min / max ambiant temperature (°C) | -15 / +45 | ||||||||
| Max temperature of the body (°C) | 90 | ||||||||
| Protection class | IP 65 | ||||||||
| Noise level (dB) | ≤74 | ||||||||
| Lubrication | Lifetime lubrication (grease) | ||||||||
| Coating color | Capri blue (RAL 5019) | ||||||||
| Input flange | Anodized aluminum | ||||||||
| Weight | - | ||||||||
Inertia
| Ratio | 3 | 4 | 5 | 5.5 | 6 | 7 | 8 | 9 | 10 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Diameter | 24 | 3.538 | - | 3.538 | ||||||
| 28 | 3.804 | - | 3.804 | |||||||
| 35 | 4.892 | - | 4.892 | |||||||
| 38 | - | |||||||||
| 42 | - | |||||||||
Size :100 - Stage(s) : 2
TECHNICAL DATA
| Ratio | 12R | 12P | 15R | 15P | 16R | 16P | 20R | 20P | 21R | 21P | 22R | 22P | 25R | 25P | 27,5R | 27,5P | 28R | 28P | 30R | 30P | 35R | 35P | 38,5R | 38,5P | 40R | 40P | 42R | 42P | 49R | 49P | 50R | 50P | 55R | 55P | 60R | 60P | 70R | 70P | 80R | 80P | 90R | 90P | 100R | 100P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal torque (Nm) | 203 | 231 | 210 | 231 | 244 | 137 | 231 | 260 | 190 | 260 | 183 | 244 | 179 | 190 | 252 | 260 | 113 | 218 | 179 | 203 | 141 | 190 | 156 | 260 | 170 | 179 | 198 | 203 | 164 | 137 | 147 | |||||||||||||
| Peak torque Tmax (Nm) | 242 | 378 | 206 | 378 | 322 | 488 | 275 | 488 | 212 | 378 | 443 | 500 | 344 | 380 | 378 | 500 | 282 | 488 | 327 | 353 | 380 | 388 | 500 | 259 | 488 | 327 | 379 | 324 | 380 | 356 | 500 | 327 | 379 | 322 | 305 | 353 | ||||||||
| Emergency stop torque (Nm) | 1,5 x Tmax | |||||||||||||||||||||||||||||||||||||||||||
| Max angular backlash (arc-min) | Standard : ≤8；Option : ≤6 | |||||||||||||||||||||||||||||||||||||||||||
| Nominal input speed (rpm) | 2800 | |||||||||||||||||||||||||||||||||||||||||||
| Max input speed (rpm) | 5500 | |||||||||||||||||||||||||||||||||||||||||||
| Max radial load (N) | 6600 | |||||||||||||||||||||||||||||||||||||||||||
| Max axial load (N) | 5650 | |||||||||||||||||||||||||||||||||||||||||||
| Efficiency (%) | ≥92 | |||||||||||||||||||||||||||||||||||||||||||
| Torsional stiffness (Nm/min) | 34 | |||||||||||||||||||||||||||||||||||||||||||
| Lifespan (h) | 20000 | |||||||||||||||||||||||||||||||||||||||||||
| Min / max ambiant temperature (°C) | -15 / +45 | |||||||||||||||||||||||||||||||||||||||||||
| Max temperature of the body (°C) | 90 | |||||||||||||||||||||||||||||||||||||||||||
| Protection class | IP 65 | |||||||||||||||||||||||||||||||||||||||||||
| Noise level (dB) | ≤74 | |||||||||||||||||||||||||||||||||||||||||||
| Lubrication | Lifetime lubrication (grease) | |||||||||||||||||||||||||||||||||||||||||||
| Coating color | Capri blue (RAL 5019) | |||||||||||||||||||||||||||||||||||||||||||
| Input flange | Anodized aluminum | |||||||||||||||||||||||||||||||||||||||||||
| Weight | - | |||||||||||||||||||||||||||||||||||||||||||
Inertia
| Ratio | 12R | 12P | 15R | 15P | 16R | 16P | 20R | 20P | 21R | 21P | 22R | 22P | 25R | 25P | 27,5R | 27,5P | 28R | 28P | 30R | 30P | 35R | 35P | 38,5R | 38,5P | 40R | 40P | 42R | 42P | 49R | 49P | 50R | 50P | 55R | 55P | 60R | 60P | 70R | 70P | 80R | 80P | 90R | 90P | 100R | 100P | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diameter | 22 | 0.942 | - | 0.942 | - | 0.942 | - | 0.942 | - | 0.942 | - | 0.942 | - | 0.942 | - | 0.942 | - | 0.942 | - | 0.942 | - | 0.942 | - | 0.942 | - | 0.942 | - | 0.942 | - | 0.942 | - | 0.942 | - | 0.942 | - | 0.942 | - | 0.942 | - | 0.942 | - | 0.942 | - | ||
| 24 | 0.991 | 3.538 | 0.991 | 3.538 | 0.991 | 3.538 | 0.991 | 3.538 | - | 0.991 | 3.538 | 0.991 | 3.538 | 0.991 | 3.538 | 0.991 | 3.538 | 0.991 | 3.538 | 0.991 | 3.538 | 0.991 | 3.538 | 0.991 | 3.538 | 0.991 | 3.538 | 0.991 | 3.538 | 0.991 | 3.538 | 0.991 | 3.538 | 0.991 | 3.538 | 0.991 | 3.538 | 0.991 | 3.538 | 0.991 | 3.538 | 0.991 | 3.538 | ||
| 28 | - | 3.804 | - | 3.804 | - | 3.804 | - | 3.804 | - | 3.804 | - | 3.804 | - | 3.804 | - | 3.804 | - | 3.804 | - | 3.804 | - | 3.804 | - | 3.804 | - | 3.804 | - | 3.804 | - | 3.804 | - | 3.804 | - | 3.804 | - | 3.804 | - | 3.804 | - | 3.804 | - | 3.804 | |||
| 35 | - | 4.892 | - | 4.892 | - | 4.892 | - | 4.892 | - | 4.892 | - | 4.892 | - | 4.892 | - | 4.892 | - | 4.892 | - | 4.892 | - | 4.892 | - | 4.892 | - | 4.892 | - | 4.892 | - | 4.892 | - | 4.892 | - | 4.892 | - | 4.892 | - | 4.892 | - | 4.892 | - | 4.892 | |||
| 38 | - | ||||||||||||||||||||||||||||||||||||||||||||
| 42 | - | ||||||||||||||||||||||||||||||||||||||||||||
Size :140 - Stage(s) : 1
TECHNICAL DATA
| Ratio | 3 | 4 | 5 | 5.5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|
| Nominal torque (Nm) | 384 | 407 | 438 | 590 | 440 | 465 | 408 | 353 | 308 |
| Peak torque Tmax (Nm) | 628 | 810 | 870 | 1100 | 815 | 804 | 765 | 728 | 715 |
| Emergency stop torque (Nm) | 1,5 x Tmax | ||||||||
| Max angular backlash (arc-min) | Standard : ≤8；Option : ≤5 | ||||||||
| Nominal input speed (rpm) | 2600 | ||||||||
| Max input speed (rpm) | 5000 | ||||||||
| Max radial load (N) | 9900 | ||||||||
| Max axial load (N) | 9870 | ||||||||
| Efficiency (%) | ≥94 | ||||||||
| Torsional stiffness (Nm/min) | 54 | ||||||||
| Lifespan (h) | 20000 | ||||||||
| Min / max ambiant temperature (°C) | -15 / +45 | ||||||||
| Max temperature of the body (°C) | 90 | ||||||||
| Protection class | IP 65 | ||||||||
| Noise level (dB) | ≤78 | ||||||||
| Lubrication | Lifetime lubrication (grease) | ||||||||
| Coating color | Capri blue (RAL 5019) | ||||||||
| Input flange | Anodized aluminum | ||||||||
| Weight | - | ||||||||
Inertia
| Ratio | 3 | 4 | 5 | 5.5 | 6 | 7 | 8 | 9 | 10 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Diameter | 24 | 10.147 | - | 10.147 | ||||||
| 28 | 11.412 | - | 11.412 | |||||||
| 35 | 10.958 | - | 10.958 | |||||||
| 38 | 10.658 | - | 10.658 | |||||||
| 42 | 12.453 | - | 12.453 | |||||||
Size :140 - Stage(s) : 2
TECHNICAL DATA
| Ratio | 12R | 12P | 15R | 15P | 16R | 16P | 20R | 20P | 21R | 21P | 22R | 22P | 25R | 25P | 27,5R | 27,5P | 28R | 28P | 30R | 30P | 35R | 35P | 38,5R | 38,5P | 40R | 40P | 42R | 42P | 49R | 49P | 50R | 50P | 55R | 55P | 60R | 60P | 70R | 70P | 80R | 80P | 90R | 90P | 100R | 100P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal torque (Nm) | 283 | 384 | 295 | 384 | 377 | 407 | 393 | 407 | 269 | 384 | 518 | 590 | 438 | 540 | 590 | 359 | 407 | 440 | 438 | 494 | 590 | 218 | 407 | 440 | 465 | 273 | 438 | 300 | 590 | 327 | 440 | 382 | 465 | 408 | 353 | 308 | ||||||||
| Peak torque Tmax (Nm) | 502 | 628 | 477 | 628 | 669 | 810 | 636 | 810 | 457 | 628 | 920 | 1100 | 795 | 870 | 875 | 1100 | 609 | 810 | 815 | 762 | 870 | 838 | 1100 | 560 | 810 | 815 | 804 | 700 | 870 | 770 | 1100 | 815 | 804 | 765 | 728 | 715 | ||||||||
| Emergency stop torque (Nm) | 1,5 x Tmax | |||||||||||||||||||||||||||||||||||||||||||
| Max angular backlash (arc-min) | Standard : ≤8；Option : ≤6 | |||||||||||||||||||||||||||||||||||||||||||
| Nominal input speed (rpm) | 2600 | |||||||||||||||||||||||||||||||||||||||||||
| Max input speed (rpm) | 5000 | |||||||||||||||||||||||||||||||||||||||||||
| Max radial load (N) | 9900 | |||||||||||||||||||||||||||||||||||||||||||
| Max axial load (N) | 9870 | |||||||||||||||||||||||||||||||||||||||||||
| Efficiency (%) | ≥92 | |||||||||||||||||||||||||||||||||||||||||||
| Torsional stiffness (Nm/min) | 54 | |||||||||||||||||||||||||||||||||||||||||||
| Lifespan (h) | 20000 | |||||||||||||||||||||||||||||||||||||||||||
| Min / max ambiant temperature (°C) | -15 / +45 | |||||||||||||||||||||||||||||||||||||||||||
| Max temperature of the body (°C) | 90 | |||||||||||||||||||||||||||||||||||||||||||
| Protection class | IP 65 | |||||||||||||||||||||||||||||||||||||||||||
| Noise level (dB) | ≤78 | |||||||||||||||||||||||||||||||||||||||||||
| Lubrication | Lifetime lubrication (grease) | |||||||||||||||||||||||||||||||||||||||||||
| Coating color | Capri blue (RAL 5019) | |||||||||||||||||||||||||||||||||||||||||||
| Input flange | Anodized aluminum | |||||||||||||||||||||||||||||||||||||||||||
| Weight | - | |||||||||||||||||||||||||||||||||||||||||||
Inertia
| Ratio | 12R | 12P | 15R | 15P | 16R | 16P | 20R | 20P | 21R | 21P | 22R | 22P | 25R | 25P | 27,5R | 27,5P | 28R | 28P | 30R | 30P | 35R | 35P | 38,5R | 38,5P | 40R | 40P | 42R | 42P | 49R | 49P | 50R | 50P | 55R | 55P | 60R | 60P | 70R | 70P | 80R | 80P | 90R | 90P | 100R | 100P | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diameter | 22 | - | |||||||||||||||||||||||||||||||||||||||||||
| 24 | 3.538 | 10.147 | 3.538 | 10.147 | 3.538 | 10.147 | 3.538 | 10.147 | - | 3.538 | 10.147 | 3.538 | 10.147 | 3.538 | 10.147 | 3.538 | 10.147 | 3.538 | 10.147 | 3.538 | 10.147 | 3.538 | 10.147 | 3.538 | 10.147 | 3.538 | 10.147 | 3.538 | 10.147 | 3.538 | 10.147 | 3.538 | 10.147 | 3.538 | 10.147 | 3.538 | 10.147 | 3.538 | 10.147 | 3.538 | 10.147 | 3.538 | 10.147 | ||
| 28 | 3.804 | 11.412 | 3.804 | 11.412 | 3.804 | 11.412 | 3.804 | 11.412 | - | 3.804 | 11.412 | 3.804 | 11.412 | 3.804 | 11.412 | 3.804 | 11.412 | 3.804 | 11.412 | 3.804 | 11.412 | 3.804 | 11.412 | 3.804 | 11.412 | 3.804 | 11.412 | 3.804 | 11.412 | 3.804 | 11.412 | 3.804 | 11.412 | 3.804 | 11.412 | 3.804 | 11.412 | 3.804 | 11.412 | 3.804 | 11.412 | 3.804 | 11.412 | ||
| 35 | 4.892 | 10.958 | 4.892 | 10.958 | 4.892 | 10.958 | 4.892 | 10.958 | - | 4.892 | 10.958 | 4.892 | 10.958 | 4.892 | 10.958 | 4.892 | 10.958 | 4.892 | 10.958 | 4.892 | 10.958 | 4.892 | 10.958 | 4.892 | 10.958 | 4.892 | 10.958 | 4.892 | 10.958 | 4.892 | 10.958 | 4.892 | 10.958 | 4.892 | 10.958 | 4.892 | 10.958 | 4.892 | 10.958 | 4.892 | 10.958 | 4.892 | 10.958 | ||
| 38 | - | 10.658 | - | 10.658 | - | 10.658 | - | 10.658 | - | 10.658 | - | 10.658 | - | 10.658 | - | 10.658 | - | 10.658 | - | 10.658 | - | 10.658 | - | 10.658 | - | 10.658 | - | 10.658 | - | 10.658 | - | 10.658 | - | 10.658 | - | 10.658 | - | 10.658 | - | 10.658 | - | 10.658 | |||
| 42 | - | 12.453 | - | 12.453 | - | 12.453 | - | 12.453 | - | 12.453 | - | 12.453 | - | 12.453 | - | 12.453 | - | 12.453 | - | 12.453 | - | 12.453 | - | 12.453 | - | 12.453 | - | 12.453 | - | 12.453 | - | 12.453 | - | 12.453 | - | 12.453 | - | 12.453 | - | 12.453 | - | ||||
Size :180 - Stage(s) : 1
TECHNICAL DATA
| Ratio | 3 | 4 | 5 | 5.5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|
| Nominal torque (Nm) | 1370 | 1888 | 1475 | 2005 | 1480 | 1570 | 1468 | 1280 | 1140 |
| Peak torque Tmax (Nm) | 2635 | 3515 | 2945 | 3630 | 2700 | 2695 | 2550 | 2450 | 2445 |
| Emergency stop torque (Nm) | 1,5 x Tmax | ||||||||
| Max angular backlash (arc-min) | Standard : ≤8；Option : ≤5 | ||||||||
| Nominal input speed (rpm) | 2000 | ||||||||
| Max input speed (rpm) | 4500 | ||||||||
| Max radial load (N) | 15400 | ||||||||
| Max axial load (N) | 15570 | ||||||||
| Efficiency (%) | ≥94 | ||||||||
| Torsional stiffness (Nm/min) | 210 | ||||||||
| Lifespan (h) | 20000 | ||||||||
| Min / max ambiant temperature (°C) | -15 / +45 | ||||||||
| Max temperature of the body (°C) | 90 | ||||||||
| Protection class | IP 65 | ||||||||
| Noise level (dB) | ≤82 | ||||||||
| Lubrication | Lifetime lubrication (grease) | ||||||||
| Coating color | Capri blue (RAL 5019) | ||||||||
| Input flange | Anodized aluminum | ||||||||
| Weight | - | ||||||||
Inertia
| Ratio | 3 | 4 | 5 | 5.5 | 6 | 7 | 8 | 9 | 10 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Diameter | 24 | - | ||||||||
| 28 | - | |||||||||
| 35 | - | |||||||||
| 38 | - | |||||||||
| 42 | - | |||||||||
Size :180 - Stage(s) : 2
TECHNICAL DATA
| Ratio | 12R | 12P | 15R | 15P | 16R | 16P | 20R | 20P | 21R | 21P | 22R | 22P | 25R | 25P | 27,5R | 27,5P | 28R | 28P | 30R | 30P | 35R | 35P | 38,5R | 38,5P | 40R | 40P | 42R | 42P | 49R | 49P | 50R | 50P | 55R | 55P | 60R | 60P | 70R | 70P | 80R | 80P | 90R | 90P | 100R | 100P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal torque (Nm) | 573 | - | 822 | - | 764 | - | 1096 | - | 720 | - | 1051 | - | 1370 | - | 1507 | - | 960 | - | 1480 | - | 1200 | - | 1320 | - | 577 | - | 1440 | - | 1570 | - | 721 | - | 794 | - | 866 | - | 1010 | - | 1154 | - | 1280 | - | 1140 | - |
| Peak torque Tmax (Nm) | 1143 | - | 1343 | - | 1524 | - | 1791 | - | 1238 | - | 2095 | - | 2238 | - | 2462 | - | 1651 | - | 2686 | - | 2064 | - | 2270 | - | 1480 | - | 2476 | - | 2695 | - | 1850 | - | 2035 | - | 2220 | - | 2590 | - | 2550 | - | 2450 | - | 2445 | - |
| Emergency stop torque (Nm) | 1,5 x Tmax | |||||||||||||||||||||||||||||||||||||||||||
| Max angular backlash (arc-min) | Standard : ≤8；Option : ≤6 | |||||||||||||||||||||||||||||||||||||||||||
| Nominal input speed (rpm) | 2000 | |||||||||||||||||||||||||||||||||||||||||||
| Max input speed (rpm) | 4500 | |||||||||||||||||||||||||||||||||||||||||||
| Max radial load (N) | 15400 | |||||||||||||||||||||||||||||||||||||||||||
| Max axial load (N) | 15570 | |||||||||||||||||||||||||||||||||||||||||||
| Efficiency (%) | ≥92 | |||||||||||||||||||||||||||||||||||||||||||
| Torsional stiffness (Nm/min) | 210 | |||||||||||||||||||||||||||||||||||||||||||
| Lifespan (h) | 20000 | |||||||||||||||||||||||||||||||||||||||||||
| Min / max ambiant temperature (°C) | -15 / +45 | |||||||||||||||||||||||||||||||||||||||||||
| Max temperature of the body (°C) | 90 | |||||||||||||||||||||||||||||||||||||||||||
| Protection class | IP 65 | |||||||||||||||||||||||||||||||||||||||||||
| Noise level (dB) | ≤82 | |||||||||||||||||||||||||||||||||||||||||||
| Lubrication | Lifetime lubrication (grease) | |||||||||||||||||||||||||||||||||||||||||||
| Coating color | Capri blue (RAL 5019) | |||||||||||||||||||||||||||||||||||||||||||
| Input flange | Anodized aluminum | |||||||||||||||||||||||||||||||||||||||||||
| Weight | - | |||||||||||||||||||||||||||||||||||||||||||
Inertia
| Ratio | 12R | 12P | 15R | 15P | 16R | 16P | 20R | 20P | 21R | 21P | 22R | 22P | 25R | 25P | 27,5R | 27,5P | 28R | 28P | 30R | 30P | 35R | 35P | 38,5R | 38,5P | 40R | 40P | 42R | 42P | 49R | 49P | 50R | 50P | 55R | 55P | 60R | 60P | 70R | 70P | 80R | 80P | 90R | 90P | 100R | 100P | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diameter | 22 | - | |||||||||||||||||||||||||||||||||||||||||||
| 24 | - | ||||||||||||||||||||||||||||||||||||||||||||
| 28 | - | ||||||||||||||||||||||||||||||||||||||||||||
| 35 | - | ||||||||||||||||||||||||||||||||||||||||||||
| 38 | - | ||||||||||||||||||||||||||||||||||||||||||||
| 42 | - | ||||||||||||||||||||||||||||||||||||||||||||
Contact us to get the drawings
